Cải tiến hệ làm mát gián tiếp cho máy hàn cao tần ở nhà máy ống thép Hàn Quốc

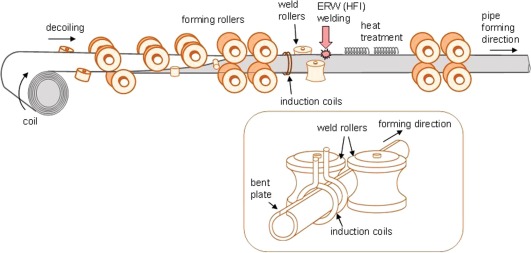

Dây chuyến sản xuất ống thép hàn bao gồm 4 công đoạn như định hình – định kính – hàn & cắt  và hoàn thiện. Trong công đoạn hàn ống, nhà máy thường dùng máy hàn cao tần HFI để hàn mép ống sao khi định hình và định kính bằng hệ thống con lăn.

Máy hàn HFI sử dụng dòng điện cao tần để tạo ra nhiệt để hàn ống. Do vậy máy cần nước RO để làm mát buồng điện cao tần.

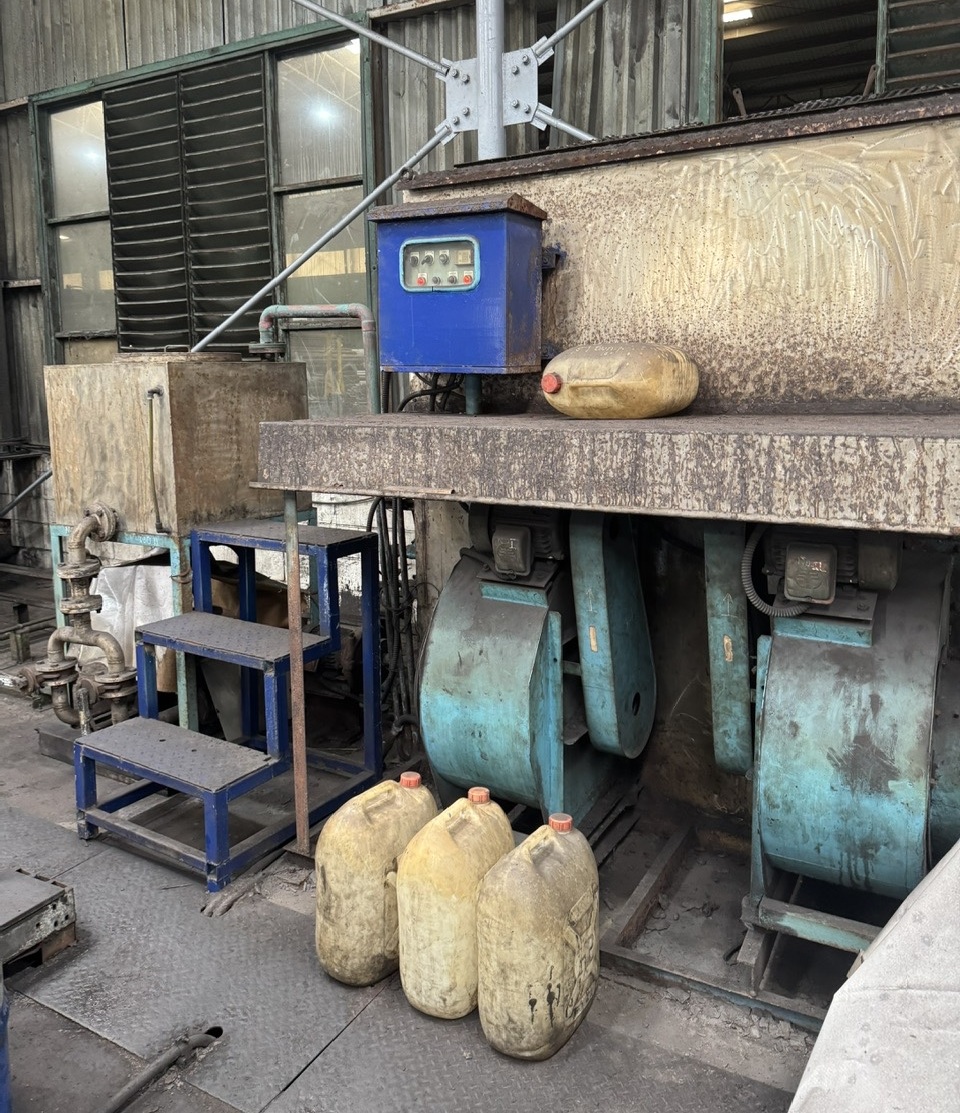

Tình trạng thiết bị làm mát của nhà máy ống thép Hàn quốc: Dùng tháp giải nhiệt kín để làm mát nước tuy nhiên do môi trường trong xưởng sản xuất luôn có nhiều bụi phát sinh từ quá trình cắt thép tấm, hàn ống,… nên tháp giải nhiệt ngày càng xuống cấp và giải nhiệt kém theo thời gian. Hệ thống báo quá nhiệt trên 45oC thường xuyên.

Hệ làm mát gián tiếp máy hàn bao gồm hệ bơm để đẩy nước sạch RO vào máy hàn hồi về bồn 500 lít. Nước sạch RO trong bồn sẽ được bơm vào tháp giải nhiệt kín để làm mát nhiệt độ xuống dưới  40oC.

Nhà máy yêu cầu kỹ sư Hesco xuống nhà máy để kiểm tra tình trạng hệ thống làm mát nước sạch đang giải nhiệt kém để đưa ra biện pháp cải tiến hệ thống này.

sau khi khảo sát, Hesco đề xuất thay bộ tháp giải nhiệt kín đã quá cũ, không còn giải nhiệt tốt bằng thiết bị trao đổi nhiệt dạng tấm Hisaka. Lý do Hesco đề xuất dùng thiết bị trao đổi nhiệt vì:

• Hiệu suất trao đổi nhiệt cao
• Không gian lắp đặt nhỏ gọn
• Dễ bảo trì vệ sinh khi cần
• Có thể mở rộng công suất giải nhiệt khi nâng cấp công suất máy hàn

Do phương án cải tiến phù hợp và thời gian thi công hệ thống nhanh chóng nên nhà máy đã ký hợp đồng để Hesco thực hiện trọn gói bao gồm cung cấp bộ sinh hàn và cải tạo đường ống.

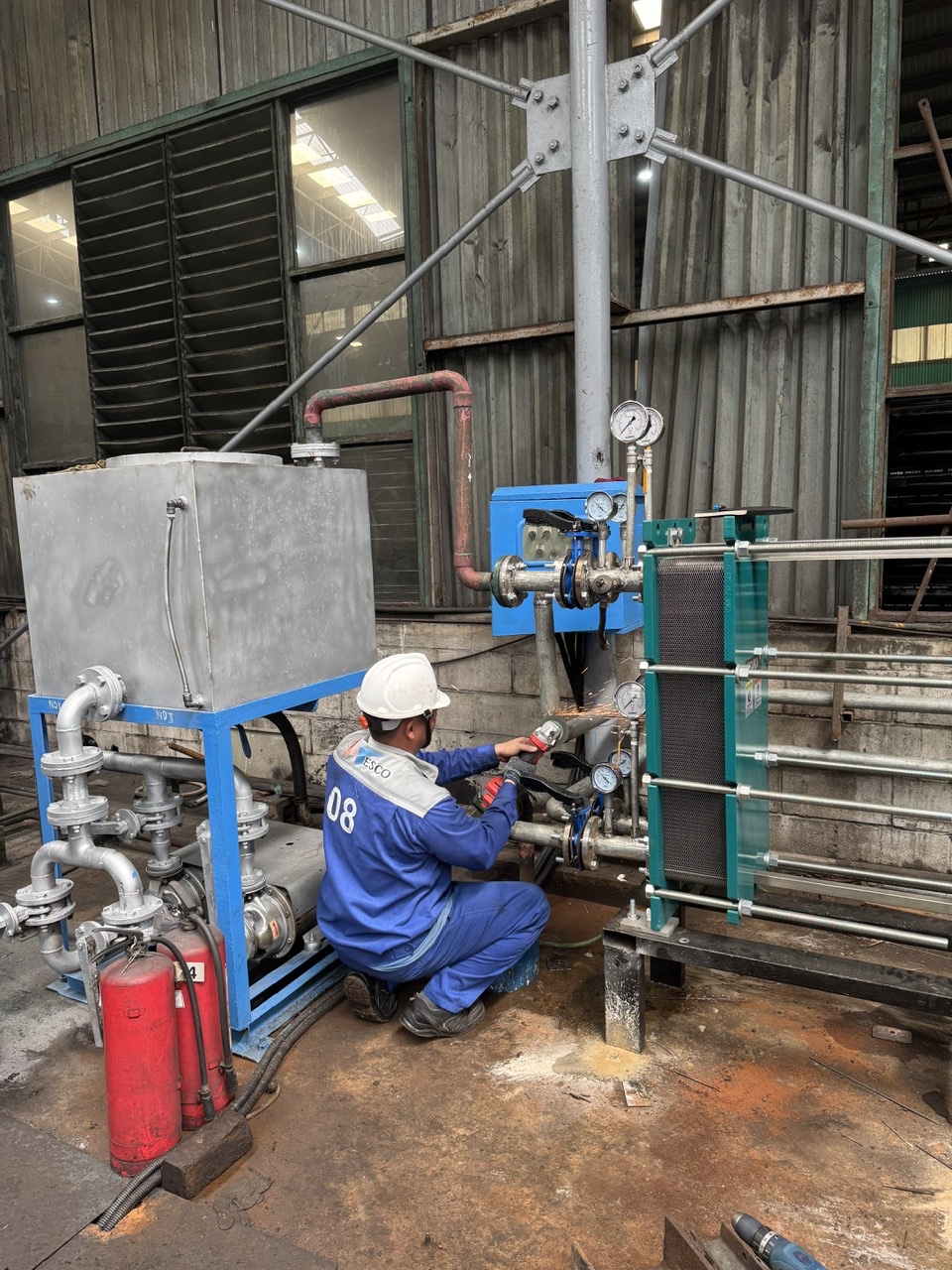

Hình ảnh hệ thống làm mát gián tiếp cho máy hàn ống thép bằng thiết bị trao đổi nhiệt như bên dưới:

Sau khi hoàn thành việc lắp đặt, nhà máy tiến hành nghiệm thu hệ thống và đánh giá cao đội ngũ kỹ sư Hesco cho hệ thống này. Một số cải tiến đạt được:

• Nước sạch RO đã giảm xuống 38oC-> Máy hàn tăng năng suất làm việc do giải nhiệt nhanh và hiệu quả
• Tiết kiệm năng lượng do tháp giải nhiệt và bơm giải nhiệt đã bỏ.
• Máy hàn không còn báo lỗi do quá nhiệt
• Hệ thống vận hành đơn giản do không còn tháp giải nhiệt
• Tiết kiệm chi phí vận hành do không còn sử dụng hóa chất cho tháp giải nhiệt
• An toàn và tiết kiệm diện tích lắp đặt.
• Thời gian lắp đăt trong vòng 1 ngày.
